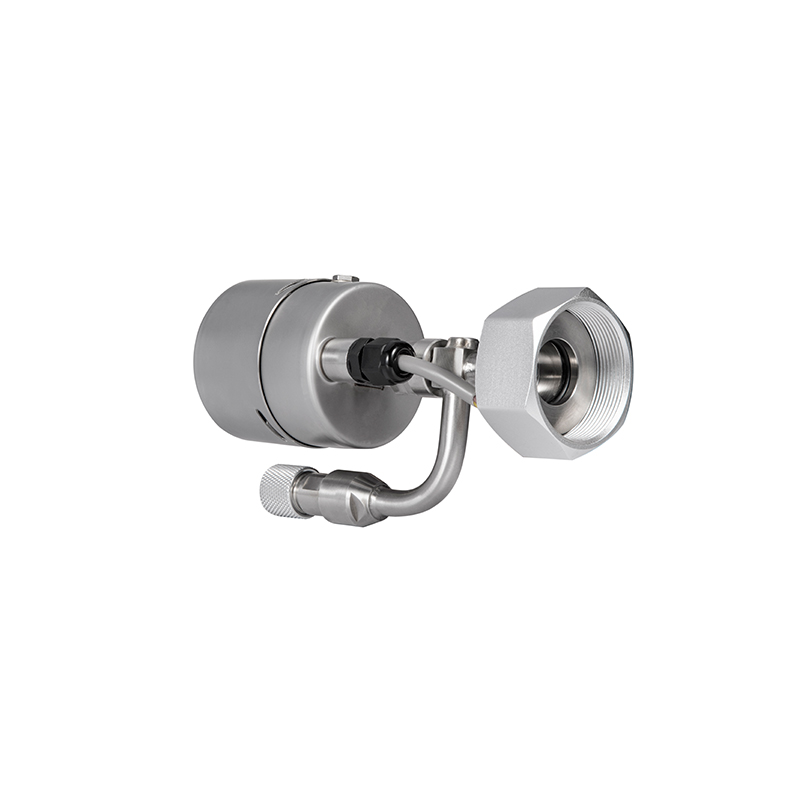

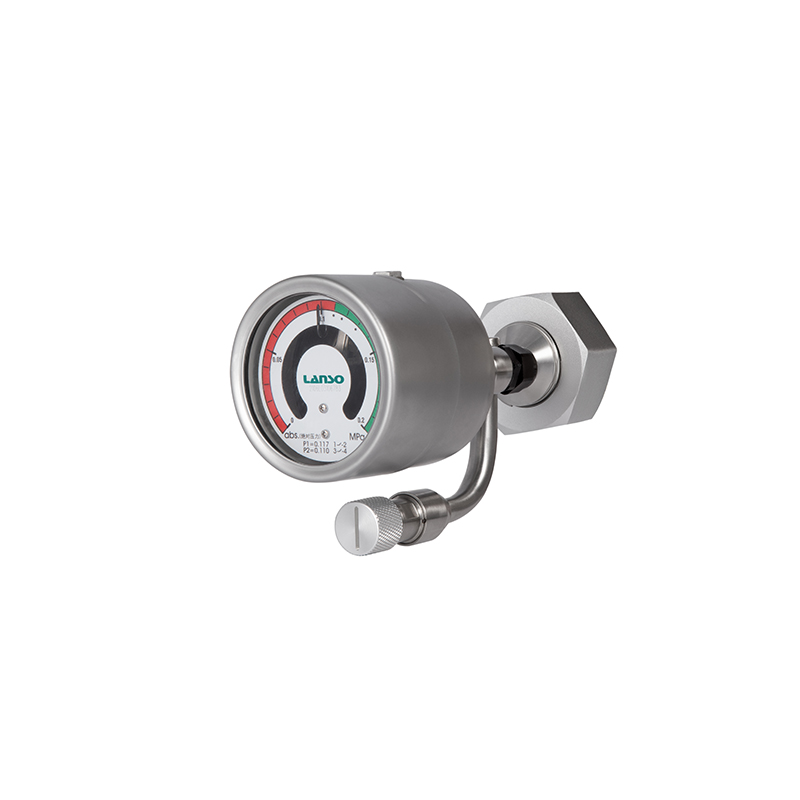

用于監控密閉容器中氣體的密度，可廣泛應用于中壓開關柜、環網柜?？商峁┬陆ㄗ冸娬九涮准艾F(xiàn)有變電站改造等多種解決方案。該產品在原有的密度繼電器的基礎上，增加了校驗、補氣接口?？稍诓徊鹦睹芏壤^電器的情況下對當前工作的密度繼電器進行在線校驗，或對氣室進行補氣。

SF6氣體絕緣環網柜

SF6氣體絕緣開關柜

l  小型化設計，安裝接口特別定制，方便可靠。

l  按照客戶需求定制壓力接口

l  可根據用戶需求提供上限3組開關動作接點

l  無需拆卸SF6密度繼電器，即可對SF6氣體密度繼電器進行校驗或更換

l  無需拆卸螺絲，一人即可獨立操作。方便、省力、省時。

l  便于現場人員對開關和儀表進行補氣和校驗操作。

l  避免了因拆卸而引起的密封面、密封圈損傷。

1. 外殼直徑：Φ64mm
2. 外殼材質：不銹鋼
3. 測量范圍：0 ~ 2bar abs.（可定制）
4. 測量精度： ±1.5%FS（+20℃±1℃），±2.5%FS（-20℃～+60℃）（氣態）；

可選：±1.0%FS（+20℃±1℃），±1.8%FS（-20℃～+60℃）（氣態）

5. 工作溫度：-20℃～+60℃, 相對濕度≤95%RH
6. 防護等級：IP65
7. 泄漏率： ≤1×10^-9Pa·m³/s （氦氣檢漏）
8. 接點類型：磁助式電接點開關（上限3組，常開或常閉）
9. 本體接口：M20×1.5（可定制）
10. 校驗補氣接口：M16X1.5（需配專用充氣和校驗轉接頭，轉接頭尺寸可定制）
11. 安裝方式：徑向或軸向
12. 絕緣性能：絕緣電阻：>100M (DC 500V)
13. 工頻耐壓： 2000V, 50/60 Hz 1 min
14. 接點電氣參數：功率：30VA
15. 工作電壓上限：380V
16. 通過電流上限：1A
17. 重量：   0.5kg

18.感壓元件：波頓管

1.不同的測量范圍

2.更寬的工作溫度：-40℃～+60℃

3.可檢測SF6、AIR、N2、SF6+N2等氣體

4.遠傳功能
